高氮高耐蚀高强度节镍奥氏体不锈钢304D

2化学成分

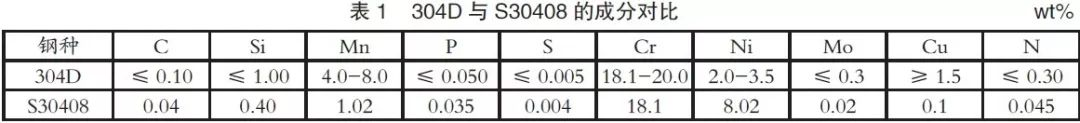

304D的化学成分见表1。。

3耐侵蚀机能

3.1点蚀当量和点蚀电位

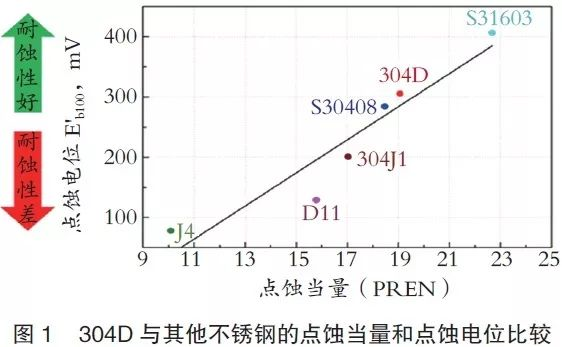

选取GBT 17899-1999《不锈钢点蚀电位丈量步骤》。。在思考合金元素锰对不锈钢点侵蚀机能的负面影响下，304D仍拥有比S30408略高的点蚀当量和点蚀电位，见图1。。

3.2晶间侵蚀

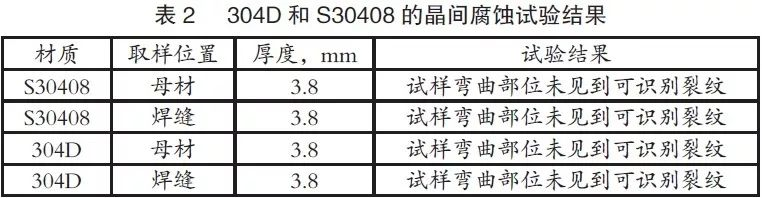

选取GB/T 4334-2008 《金属和合金的侵蚀-不锈钢晶间侵蚀试验步骤》-E法，试验了局见表2。。

3.3点侵蚀速度

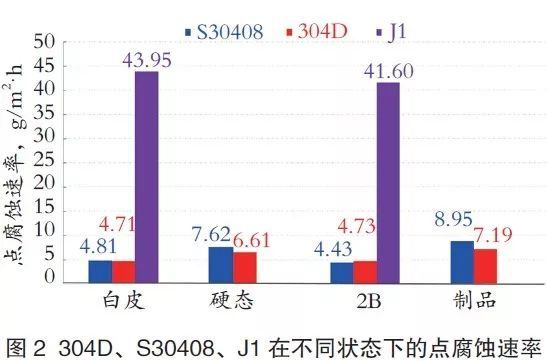

选取GB/T 17897-2016《金属和合金的侵蚀-不锈钢三氯化铁点侵蚀试验步骤》-B法。。304D在热轧No.1和冷轧2B状态下的理论点侵蚀速度和S30408靠近，而冷轧硬态板和冲压成型制品的点侵蚀速度却显著低于S30408，见图2。。

3.4二氧化硫凝露

选取GB/T 9789-2008试验步骤，试样在浓度0.067%、温度（40±3）℃的SO2空气和冷凝前提下进行六个循环侵蚀试验（每循环24h）。。依照GB/T 6461-2002步骤评定，304D和S30408都达到了10级。。

3.5盐雾侵蚀

凭据GB/T10125-2012人造空气侵蚀试验，在中性盐雾空气（NSS）试验360h后，304D和S30408均无生锈。。

4力学机能及冷加工机能

4.1力学机能

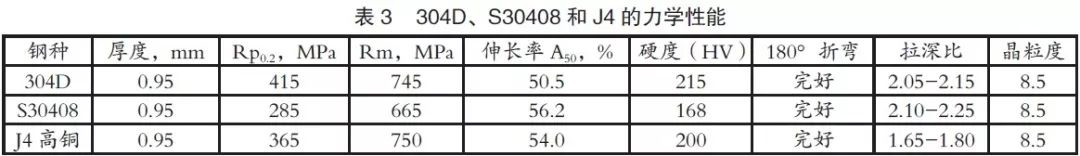

304D的屈服、抗拉强度以及硬度均全面高于S30408，180°折弯无裂纹，见表3。。

4.2冷加工硬化曲线

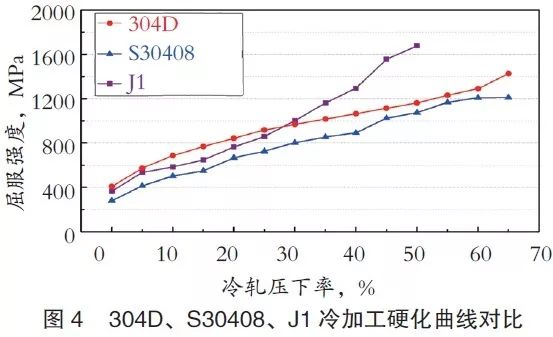

304D的冷加工趋向与S30408一致，其硬化水平略高于S30408，但远低于J1，见图4。。

4.3拉深成型机能

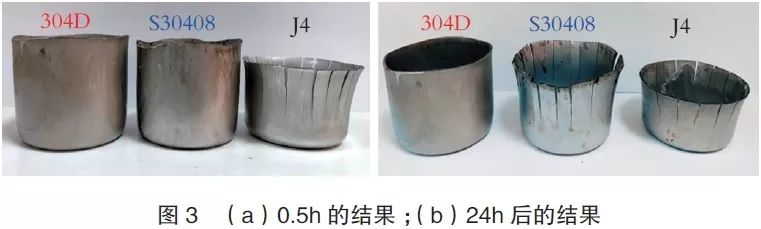

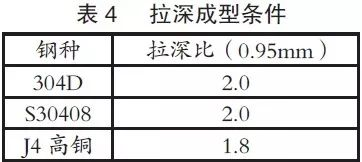

304D、S30408和J4的拉深成型前提见表4，拉深成型机能见图3。。拉深成型后搁置0.5h，J4制品产生时效开裂（图3（a））；；；在35℃的0.16%盐酸+6%三氯化铁溶液试验24h后，S30408制品产生开裂景象，而304D未出现开裂（图3（b））。。

4.4冷加工诱导马氏体

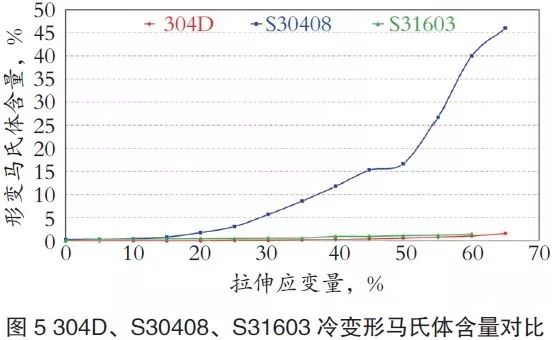

在冷加工变形前提下，304D的形变诱导马氏体含量和S31603靠近，马氏体含量极少。。而S30408随冷变形量增大，产生较多的形变诱导马氏体，如图5所示。。

4.5冷加工磁导率

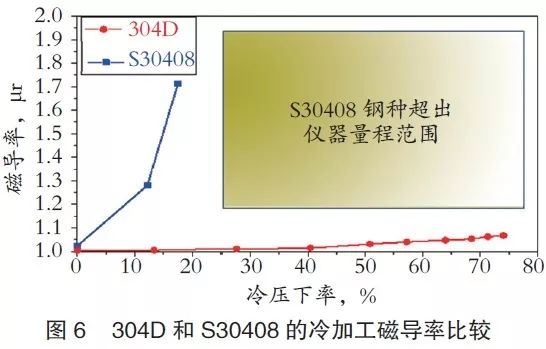

304D在50%冷轧压下率后，磁导率为1.0313；；；S30408在不到20%冷轧压下率时，磁导率已经达到1.7127了，如图6所示。。因而，304D极度适合于冷加工后要求弱磁性的领域。。

5不锈钢食品安全性

重金属迁徙测试尺度凭据GB 31604.49-2016《食品安全国度尺度食品接触资料及制品砷镉铬铅的测定和砷镉铬镍铅锑锌迁徙量的测定》第二部家世一法。。食品安全判定尺度凭据GB 4806.9-2016《食品安全国度尺度食品接触用金属资料及制品》。。

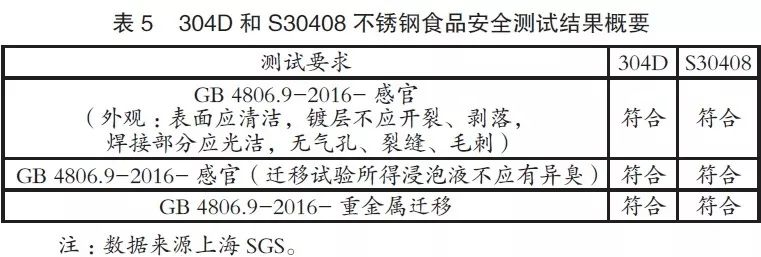

304D和S30408的重金属迁徙测试了局和不锈钢食品安全机能（表5）均切合尺度。。

6304D的推荐利用领域

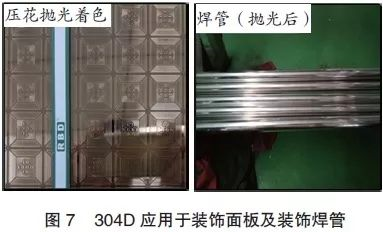

1）装璜面板及装璜焊管（如图7所示）：304D两全S30408不锈钢优异的耐侵蚀性和200系不锈钢优异的研磨抛光机能。。

 2）结构载重件：304D材质的屈服强度达到400MPa以上，相当于碳钢Q345，远高于S30408（相当于碳钢Q235）。。用于结构载重件等领域，能够减小资料厚度，进一步实现产品轻量化。。

3）深冲制品：304D属稳态奥氏体不锈钢，拉深机能靠近S30408。。由于其形变诱导马氏体极其微量，时效开裂偏差远小于S30408，出格合用于深冲制品领域，如洗物槽等。。

4）不锈钢紧固件、不锈钢钢丝、不锈钢弹簧以及不锈钢无缝管。。
